D’après le plan encarté RCM N° 280 d’août 2004.
Concepteur : Alain Chesneau avec les conseils de BPLR !
Fichier CNC : Arnaud Puret.

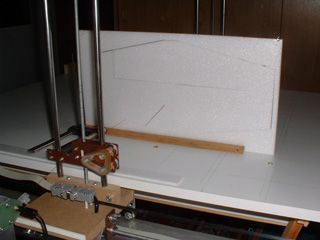

Dès la parution en kiosque du N° d’août d’RCM, le plan encarté de l’Elphe a vivement intéressé notre président de club. L’occasion était belle de mettre à l’épreuve notre toute nouvelle machine CNC. Le 19 septembre lors de notre assemblée générale les premiers kits disponibles ont vite trouvé acquéreurs.

Caractéristiques:

Envergure : 840mm
Poids : à partir de 250g
Profile : Eppler 169 modifié
Centrage : entre 100 et 113mm du BA
Motorisation : Speed 300 réducté 5/1 ou brushless LRK
Débattements : +/- 45° sur toutes les gouvernes plus expo

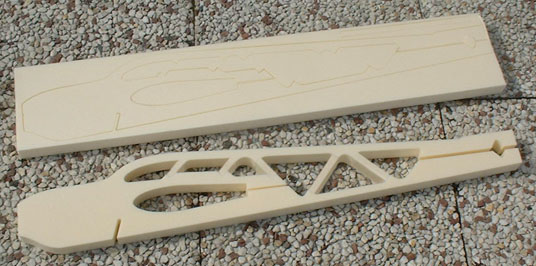

Le fuselage est découpé en une seule passe, ainsi qu’une pièce de 10mm par 250. cette pièce après découpe et collage permet de confectionner les raidisseurs internes. Deux fentes de 3mm, l’une à l’arrière de l’aile et l’autre à l’avant du fuselage sont fermées après montage par des chutes de Dépron de 3mm. L’avant du fuselage reste à découper et à alléger en fonction de la motorisation et des batteries employées.

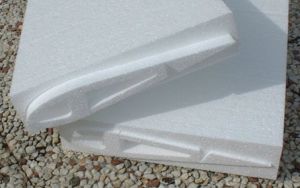

Pour les ailes, les entrées des évidements permettent de glisser une lame de balsa 15/10éme (l’une pour la clé d’aile, l’autre pour renforcer le bord d’attaque). Les saumons, pourront être fermés au plus léger par un entoilage ou en se servant de la découpe d’aile du fuselage pour les façonner à son goût.
